 NB模块应用方案
智能门锁
发布时间:2017-07-21

       随着近几年智能家居行业的火爆,智能锁在生活中出现的频率也越来越高,目前智能锁使用非机械钥匙作为用户识别ID的技术,可连接和智能化成为了诸多形态功能不同的智能家居产品的主要共性。温度控制计、家用摄像头、烟雾报警器、智能插座、智能音箱,我们家庭中原本平常无奇的产品都随着智能化大潮开始连接入互联网,通过智能手机与应用进行调控。智能门锁就是智能家居的又一拓展领域。与传统门锁或是密码锁相比,现在主流技术有,感应卡,指纹识别,密码识别,面部识别等,极大的提高了门禁的安全性,但是以上安全性的前提是通电状态下,如果处于断电状态下智能锁则形同虚设。

       智能门锁的关键功能就是通过NBIoT的低功耗技术,借助智能手机以及配套应用,直接通过手机开门。了提升安全性则需要智能锁拥有内置电池采集各项基本数据将数据传输到服务器采集到异常数据自动向用户发出警报由于在智能锁安装后不易拆卸,所以要求智能锁电池使用寿命长;门的位置处于封闭的楼道中,则需要更强的信号覆盖以确保网络数据实时传输;智能家居终端数量多,必须保证足够的连接数量;最重要的是在加入以上功能后,还能保证设备成本控制在可接受范围下。


智能门锁设计原理


       该设计采用低功耗32位MCU 作为主控,外围包括门禁识别系统(RFID)、触摸按键、时钟系统、电源管理、采集系统(电能、开关门状态等)、电锁控制系统、NBIoT无线通信系统(SN12模块)。系统框图如下:

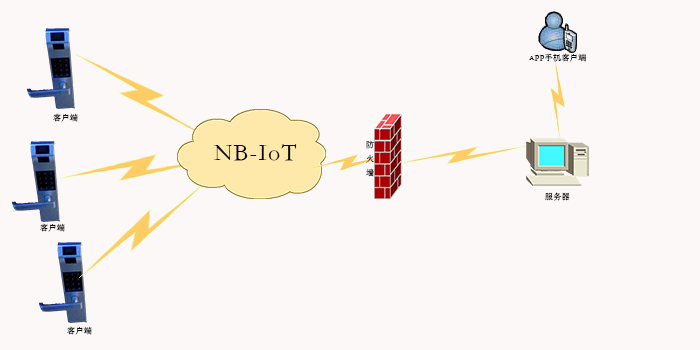

1:智能门锁系统框图



       智能锁系统主要负责控制门锁、识别门禁卡、采集电量、门锁状态报警等功能,并通过无线通信系统的NB-IoT模块(SN12)连接物联网平台,平台连接用户手机,实现远程控制;并通过触摸IC提供触摸按键输入功能,实现密码输入开关门等功能。

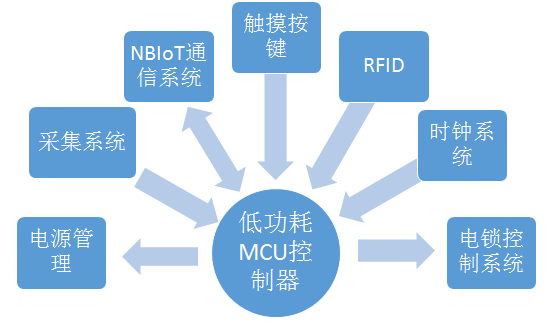

 2:智能门锁功能框图


NB-IoT技术应用于智能家居系统优点:

NB-IoT拥有低功耗的特点,仅使用两节AA电池可待机十年,大大减少后期维护成本,

超强信号覆盖,可覆盖室内和地下室,保证了信号稳定性。

海量的连接,满足智能家居多个终端同时连接。

更低的模块成本,预期的单个连接模块不超过5美元,以后还会更低。
